Sheet Tube Profile 3-in-1 Laser Cutting Machine

5 0 Reviews

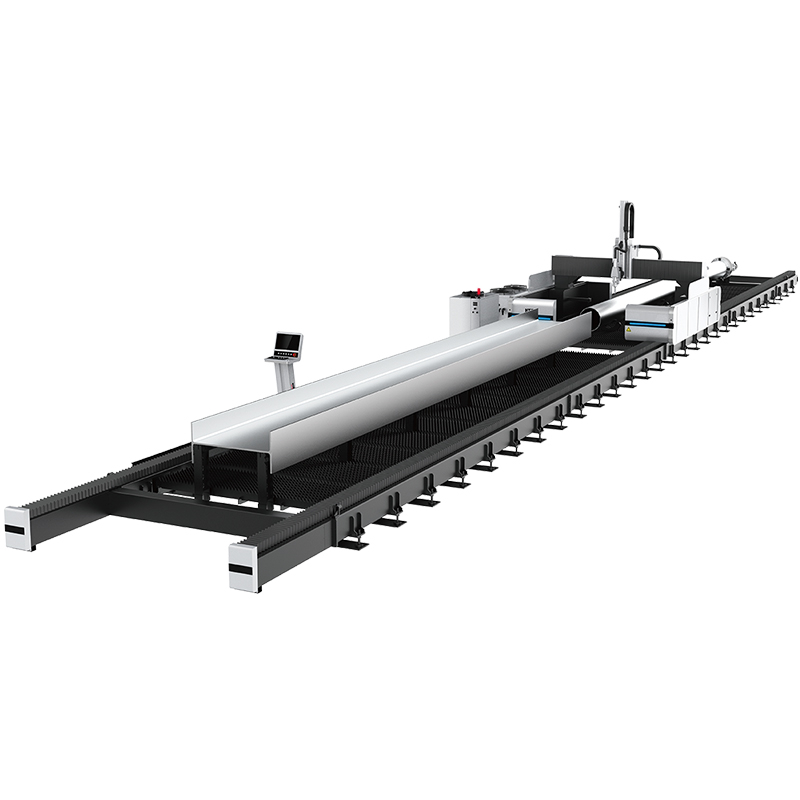

This multi-functional all-in-one fiber laser cutting machine integrates sheet metal cutting, round tube cutting and H-beam profile cutting in one workstation. It handles flat plates, round pipes, H-section steel, I-beams, channel steel and angle steel. Ideal for steel structure factories, metal frame and construction component production. It reduces investment cost by replacing three separate machines.
Availability:
Quantity:
  • TIO

  • Eastrise

H beam cutting machine (1)

I beam steel cutter

H beam cutting machine (3)


Applications
1. Steel structure and construction engineering
2. Agricultural machinery and engineering machinery parts manufacturing
3. Warehouse racking, storage frames and safety guardrails production
4. Fitness equipment, metal furniture and handrail fabrication
5. Automotive and transportation metal structural components
6. Metal cabinets, equipment bases and mechanical accessories
7. Advertising metal brackets, decorative metal parts and metal signs
Core Advantage
This all-in-one machine completes cutting of metal sheets, round tubes and various section steels on one single device, greatly saving factory space and customer equipment investment costs.



Technical parameters

Project
Technical Parameters
Basic Parameters Laser Power 6000-20000W
Focal Length F250-F275 with automatic focusing adjustment
Processed Profile Types H-beams, channel steels, angle steels, etc.
Functions Sectional cutting, flange and web cutting, bevel cutting, marking
Linked Axis Six-axis(X/Y/Z/A/C/R)
Steel Nesting Software Supports direct import of NC programs output by Tekla and universal 3D software formats such as STEP, IGS, etc.
Processing Capability Section Dimension for Steel Processing Width H≤1000mm
Height B≤500mm
Length L≤12000mm
Cutting Thickness(Carbon Steel O2) Maximum Vertical Cutting:30mm
Bevel Cutting Range 0-45° bevel
Processing Stroke X-Axis Stroke MAX. 13 meters (customizable)
Y-Axis Stroke MAX. 2meters (customizable)
Z-Axis Stroke 900mm
Positioning Accuracy X-Axis Positioning Accuracy 0.1mm/10m(≤10m),0.2mm/overall length
Y-Axis Positioning Accuracy 0.05mm
X-Axis Repeat Positioning Accuracy 0.05mm/10m(≤10m),0.1mm/overall length
Y-Axis Repeat Positioning Accuracy 0.03mm
Processing Speed Maximum Positioning Speed for X/Y Axis 60m/min
Maximum Linked Positioning Speed for X/Y Axis 80m/min
Maximum Acceleration for X/Y Axis 1.0G
Bevel Oscillation Mechanism A-Axis Stroke ±90°
C-Axis Stroke ±90°
A/C Axis Positioning Accuracy 0.03°
A/C Axis Repeat Positioning Accuracy 0.01°
